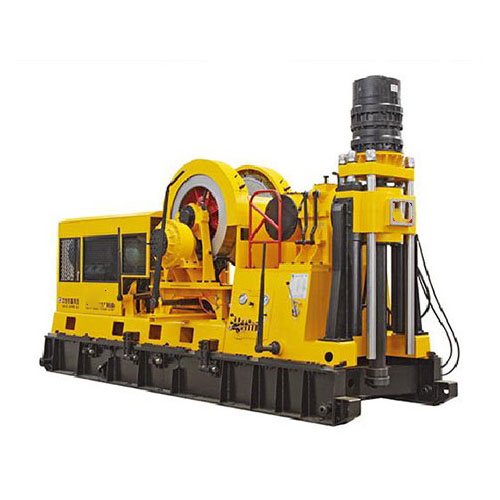

Name: magfúró berendezés ásványi lerakódásokhoz és mérnöki célokra
Brand: beentools

magfúró berendezés ásványi lerakódásokhoz és mérnöki célokra

A magfúró berendezés egy speciális eszköz ásványi anyagok és mérnöki felmérésekhez. Hatékonyan nyer ki föld alatti magmintákat, megbízható adatokat szolgáltatva az elemzéshez és az erőforrások felméréséhez. A berendezés kompakt felépítésű, könnyen kezelhető és különböző geológiai környezetekben is alkalmazható.

magfúró berendezés

A magfúró berendezés egy rendkívül hatékony mélyfurat-fúró eszköz, amely elsősorban gyémánt vagy karbid fúrófejeket használ a kőzetek magfúrásához. Ez a berendezés kifejezetten föld alatti ásványi erőforrások feltárására, energiafejlesztésre és geológiai kutatásokra lett tervezve, és különböző komplex geológiai körülmények között is lehetővé teszi a kiváló minőségű magminták gyűjtését.

A magfúró berendezés jellemzői

A fúróberendezés nagy teljesítményű és nagy nyomatékú, széles körű állítható fúrási sebességgel rendelkezik, hogy megfeleljen a különböző mélységek és geológiai rétegek követelményeinek.

Oldalsó csörlőszerkezete, érzékeny és megbízható emelő- és fékrendszerei, valamint vízfékje biztosítják a biztonságos működést.

A berendezés könnyen kezelhető és karbantartható, garantálva mind a munka hatékonyságát, mind a személyzet biztonságát.

A magfúró berendezés alkalmazási területei

A magfúró berendezéseket széles körben használják geológiai felmérésekhez, ásványi anyagok kutatásához, szénkutatáshoz, hidrogeológiai tanulmányokhoz, vízkút építéséhez, sekély olaj- és gázmezők fejlesztéséhez, geotermikus kút kutatásához, valamint bányaszellőztetéshez és vízelvezetési projektekhez.

Alkalmasak továbbá nagy átmérőjű alapozási cölöpök építésére és különböző mérnöki fúrási feladatokra is.

magfúró berendezés ásványi lerakódásokhoz és mérnöki célokra
Modell		BXY-9
BXY-9 Alapvető paraméterek
Fúrási mélység		3200 m (Φ73 mm-es standard fúrórúd)
		2600 m (Φ89 mm-es standard fúrórúd)
		4200 m (NQ fúrórúd)
		3200 m (HQ fúrórúd)
Forgófej forgási szög		0–360 fok
Méretek (H x Sz x M)		5730 x 2040 x 3400 mm (motorral)
Méretek (H x Sz x M)		6088 x 2040 x 3400 mm (dízelmotorral)
A berendezés súlya		17000 kg (motorral)
A berendezés súlya		17600 kg (dízelmotorral)
2. Forgófej (160 kW, 1480 fordulat/perc teljesítményű hajtással)
Orsó sebessége	Előre alacsony sebesség	82, 119, 170, 234, 333 fordulat/perc
	Előre magas sebesség	240, 338, 484, 683, 949 fordulat/perc
	Hátramenet alacsony sebesség	29 fordulat/perc
	Hátramenet, nagy sebesség	84 fordulat/perc
Orsó löket		1200 mm
Maximális orsó emelőerő		643 kN
Maximális orsó nyomás		339 kN
Maximális orsó nyomaték		18610 N·m
Orsó átmenő furat átmérője		118 mm
3. Emelő (160 kW, 1480 fordulat/perc teljesítményű hajtással)
Maximális egyköteles emelési kapacitás (harmadik réteg)		165 kN
Emelési sebesség (harmadik réteg)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Huzal átmérő		26
Dob kötélkapacitás		400 m
4. Rig mozgató eszköz
Mozgató henger lökethossza		800 mm
5. Hidraulikus rendszer
Rendszer beállított üzemi nyomása		16MPa
Fogaskerék-olajszivattyú elmozdulás		50+25 ml/r
6. Fúrótorony teljesítménye
Modell	Y2-315L1-4 Motor		YC6M265L-D20 dízelmotor
Teljesítmény	160 kW		170 kW
Sebesség	1480 fordulat/perc		1500 fordulat/perc
BXY-9B alapvető paraméterek
Fúrási mélység		3400 m (Φ73 mm-es standard fúrórúd)
		2800 m (Φ89 mm-es standard fúrórúd)
		4200 m (NQ fúrórúd)
		3200 m (HQ fúrórúd)
Méretek (H x Sz x M)		7005 x 2040 x 3400 mm (motorral)
Méretek (H x Sz x M)		7362 x 2040 x 3400 mm (dízelmotorral)
Fúrótorony súlya		19900 kg (motorral)
Fúrótorony súlya		20500 kg (dízelmotorral)
2. Orsó (160 kW, 1480 fordulat/perc teljesítményű hajtással)
Orsó sebessége	Előre alacsony sebesség	82, 119, 170, 234, 333 fordulat/perc
	Előre nagy sebesség	240, 338, 484, 683, 949 fordulat/perc
	Visszafelé alacsony sebesség	29 fordulat/perc
	Hátramenet, nagy sebesség	84 fordulat/perc
Orsó lökethossz		950 mm
Maximális orsó emelőerő		643 kN
Maximális orsó nyomás		339 kN
Maximális orsó nyomaték		18610 N·m
Maximális orsó hátrameneti nyomaték		52024 N·m
Orsó átmenő furat átmérője		118 mm
3. Forgóasztal (160 kW, 1480 fordulat/perc teljesítményű hajtással)
Forgóasztal sebessége	Előre alacsony sebesség	28, 41, 58, 80, 114 fordulat/perc
	Előre magas sebesség	82, 116, 166, 234, 326 fordulat/perc
	Hátramenet alacsony sebesség	10 fordulat/perc
	Hátramenet, nagy sebesség	28 fordulat/perc
Maximális forgóasztal statikus terhelés		1335 kN
Maximális forgóasztal dinamikus terhelés		720 kN
Maximális forgóasztal nyomaték		54155 N·m
Maximális forgóasztal fordított nyomaték		151390 N·m
Forgóasztal átmenő furat átmérője		494 mm
4. Emelő (160 kW, 1480 fordulat/perc teljesítményű hajtással)
Maximális egyköteles emelési kapacitás (harmadik réteg)		165 kN
Emelési sebesség (harmadik réteg)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Huzal átmérő		26 mm
Dob kötélkapacitás		400 m
5. Rig mozgató eszköz
Mozgató henger lökethossza		800 mm
6. Hidraulikus rendszer
A rendszer beállított üzemi nyomása		16MPa
Hajtóműolaj-szivattyú elmozdulás		50+25 ml/r
7. Fúrótorony teljesítménye
Modell	Y2-315L1-4 Motor		YC6M265L-D20 dízelmotor
Teljesítmény	160 kW		170 kW
Sebesség	1480 fordulat/perc		1500 fordulat/perc
