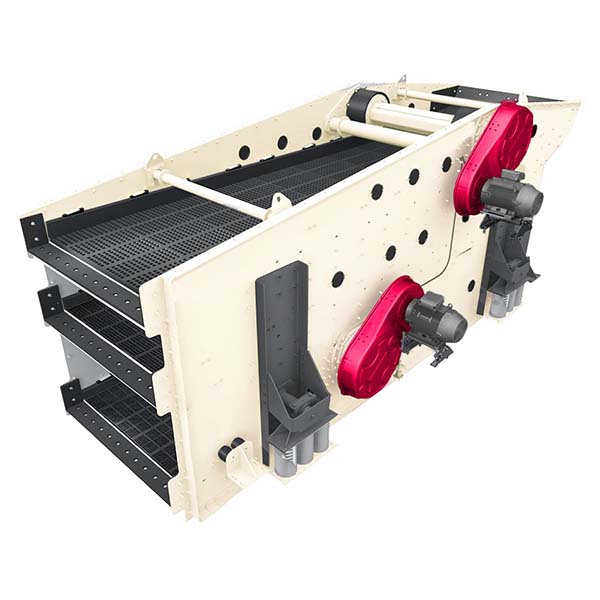

elliptikus rezgő szita két mozgó gerjesztési tengellyel

Az elliptikus rezgő szita eltér a klasszikus szinkron fogaskerék-átviteli szerkezettől. A modern elliptikus rezgő szita két független gerjesztőt alkalmaz az önszinkron működés megvalósításához, amely nemcsak egyszerű felépítésű, hanem jelentősen csökkenti a karbantartás bonyolultságát is. Közepes és finom szemcsék, nedves, viszkózus és más nehezen szitálható anyagok kezelésére alkalmas.

Az elliptikus rezgő szita jellemzői:

1. Összetett mozgási pálya: A szita felületén lévő anyag az elliptikus pálya alatt dobás és csúszás összetett hatását valósítja meg, ami elősegíti az anyag rétegződését és a szivárgás szűrését.
2. Független gerjesztőrendszer: A felső és alsó két gerjesztő egymástól eltolva van, ami javítja a karbantartás kényelmét és elkerüli a hajtás alkatrészeinek kölcsönös zavarását.
3. Kompakt szerkezet, rugalmas elrendezés: vízszintesen vagy 5°-os dőlésszöggel is felszerelhető, így különböző térkiosztási követelményekhez is alkalmazkodik.
4. Erős tapadásgátló képesség: Különösen jó teljesítmény sáros, magas víztartalmú vagy viszkózus komplex anyagok esetén.
5. Moduláris szitafelület-kialakítás: A szita hálója könnyen cserélhető, így alkalmazkodik a különböző részecskeméret-követelményekhez.
6. Végeselemes szerkezet kialakítás: Egyenletes erőhatás a szita testén, stabil és megbízható hosszú távú működés.

Az elliptikus rezgőszűrő előnyei:

1. A szitálási hatékonyság több mint 25%-kal nőtt: Az azonos specifikációjú lineáris szitához képest az elliptikus mozgás hatékonyan meghosszabbítja az anyag szitafelületen való tartózkodási idejét és javítja a szitálási arányt.
2. Szélesebb alkalmazhatóság: Különösen alkalmas ércek, építőipari adalékanyagok, homok és kavics esetében, amelyek nagy mennyiségű finom részecskét, nagy mennyiségű iszapot és egyéb kihívást jelentő anyagokat tartalmaznak.
3. Egyszerű karbantartás: nincs szinkron fogaskerék-szerkezet, önszinkronizációs elv alkalmazása, a rázógép nem igényel rendszeres szinkronizációs beállítást, alacsony meghibásodási arány.
4. Jó zajszint-szabályozás: A rezgés simán fut, a működés során az általános zajszint alacsony, ami elősegíti a környezetvédelmet és a kényelmes működést.
5. Nagy szilárdságú anyagok és gumibevonatú eljárás: Hatékonyan ellenáll a kopásnak és az ütéseknek, meghosszabbítva a berendezés élettartamát.

Az elliptikus vibrációs szita működési elve:

Az elliptikus rezgő szita két gerjesztőt használ, amelyek a szita testének alján, egymástól eltolva elöl és hátul vannak elhelyezve. Ezek a gerjesztők, amelyek kiegyensúlyozatlan excentrikus blokkokkal vannak felszerelve, excentrikus erőt generálnak, elliptikus szintetikus rezgési pályát képezve.
Működés közben:

1. A gerjesztő periodikus elliptikus pályát hoz létre, hogy elősegítse az anyagok mozgását.
2. A szita felületén lévő anyag folyamatosan fel, le és előre gördül, elliptikus erő hatására előrehaladva.
3. A finom szemcsés anyagok gyorsan áthaladnak a szita lyukain, míg a nagyobb részecskék tovább haladnak előre, így megvalósítva a osztályozási szitálást.
4. Az elliptikus mozgás iránya, frekvenciája és amplitúdója a rázógép beépítési szögével és az elektromos vezérlőrendszerrel állítható be, hogy megfeleljen a különböző szitálási követelményeknek. Az egyenes vagy kör alakú mozgáshoz képest az elliptikus mozgás jobban megfelel a nedves, összetett anyagok szitálásának, amelyek hajlamosak a sziták eltömődésére.

Az elliptikus rezgőszűrő alkalmazási területei:

1. Bányászat és kőbánya:
   • Osztályozási folyamat az érc zúzása után;
   • Kvarcit, gránit, vasérc és más, iszapot és vizet tartalmazó ásványok szitálása;
   • Finom anyagok szitálása mechanikus homokgyártó soron.
2. Építőanyag-ipar:
   • Építési hulladékok és beton újrahasznosított anyagok szitálása;
   • Útburkolat alapanyagának és kavicsos adalékanyagának osztályozása.
3. Szén- és energiaipar:
   • Szénmosó üzem nedves szénszűrése;
   • Szénpor, szénmeddő és egyéb tüzelőanyagok szétválasztása.
4. Környezetvédelem és erőforrások újrahasznosítása:
   • A települési hulladékban található felhasználható adalékanyagok szitálása;
   • Hulladék salak, salak, meddő és egyéb szilárd hulladékok újrahasznosítási szűrése.
