teljesen hidraulikus magfúró berendezés

teljesen hidraulikus magfúró berendezés geológiai felmérésekhez

A teljesen hidraulikus magfúró berendezés fejlett hidraulikus rendszereket használ, amelyek egyszerű kezeléssel biztosítják a stabil és hatékony fúrást. Geológiai kutatásokhoz, ásványi anyagok vizsgálatához és különböző fúrási igényekhez alkalmas. A berendezés megbízható és könnyen karbantartható.

Kapcsolat
Leírás

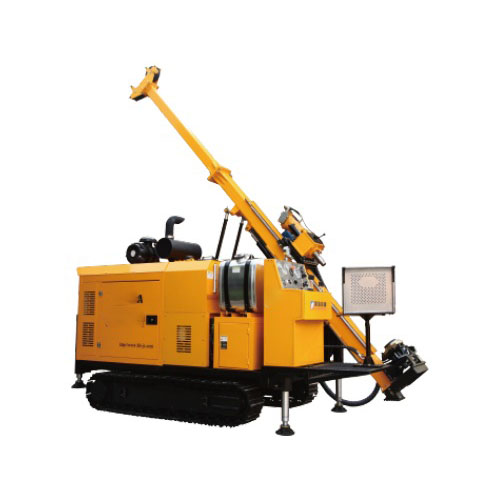

Teljesen hidraulikus magfúró berendezés

A teljesen hidraulikus magfúró berendezés egy rendkívül hatékony és rugalmas fúróberendezés, amelyet széles körben használnak magmintavételhez és geológiai kutatáshoz. A hidraulikus rendszerre épülő berendezés különböző komplex geológiai körülmények között végzett fúrási munkákhoz alkalmas, és több iparág magfúrási igényeit is kielégíti.

Jellemzők

  • Teljesen hidraulikus hajtásrendszerrel és acél lánctalpakkal van felszerelve, ami stabil és megbízható mozgékonyságot biztosít.
  • A felső hajtású motorfej oldalirányú mozgást, két mechanikus sebességfokozatot és fokozatmentes sebességszabályozást kínál a kényelmes működés érdekében.
  • A hajtómű forgását egy változtatható motor hajtja, ami javítja a működési hatékonyságot.
  • Az árboc összecsukható kialakítású, állítható alsó támasztólábakkal és opcionális hosszabbító szakaszokkal a különböző fúrási mélységekhez.
  • A fúrólyuk hidraulikus tartóval és integrált központosító eszközzel van felszerelve, ami növeli a fúrás pontosságát.

Alkalmazások

Széles körben használják geológiai kutatásokban, kohászati ásványi anyagok felmérésében, szénkészletek felkutatásában, nukleáris iparban mintavételekhez, hidrogeológiai kutatásokban, és alkalmasak fúrási feladatokra különböző komplex geológiai környezetekben.

Műszaki paraméterek
teljesen hidraulikus magfúró berendezés geológiai felmérésekhez
Modell BYDX-2A
Tétel Egység Paraméter Megjegyzések
Fúrási kapacitás BQ fúrórúd m 500 φ55,6 mm
NQ fúrórúd 350 φ69,9 mm
HQ fúrórúd 120 φ88,9 mm
Dízelmotor Modell / 4BTA3.9-C100 Cummins
Névleges teljesítmény kW 74
Névleges fordulatszám fordulat/perc 2200
Teljesítményfej Maximális forgási sebesség fordulat/perc 1200
Maximális nyomaték N·m 900
Forgási sebesség tartomány fordulat/perc 405–874 I. fokozat
560–1200 II. fokozat
Megfelelő nyomaték N·m 900–425 I. fokozat
630–293 II. fokozat
Orsó átmenő furat átmérője mm Felső hajtás típusa
Oldalirányú mozgási távolság 265
Táplálási mechanizmus Táplálási löket mm 1800
Maximális emelési erő kN 50
Maximális betáplálási erő kN 25
Oszlop Teljes magasság m 6
Állítható szög fok 0–90
Fúrási szög fok 45–90
Csúszási löket mm 715
Fő emelő Egyköteles emelési erő kN 20 Első réteg
Emelési sebesség m/min 84 Első réteg
Huzalhossz m 30
Huzal átmérő mm 14
Kötél emelő Egyköteles emelőerő kN 8 Első réteg
Emelési sebesség m/min 96 Első réteg
Huzalhossz m 500
Huzal átmérő mm 6
Sárszivattyú Modell / BW-100
Maximális áramlási sebesség L/min 100
Maximális nyomás MPa 6
Nyílás tartó Alkalmazható fúrórúd mm BQ, NQ, HQ, PQ
Átmenő furat mm φ124
Lánctalpas alváz Utazási sebesség km/h 1,5–2,5
Mászóképesség fok ≤30
Méretek (HxSzxM) Munkaméret mm 4100x1840x6000
Szállítási méret mm 4200x1840x2400
Súly Fő gép tonna 5,5
