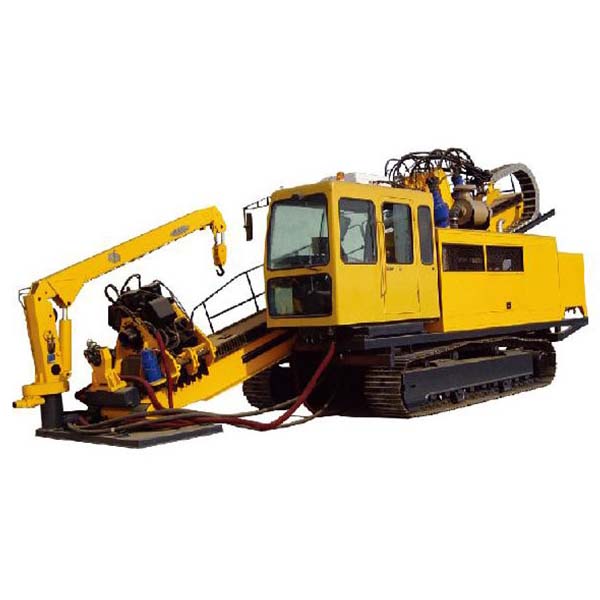

vízszintes irányított fúróberendezés tolóerő ≤ 1300 KN

Árok nélküli vízszintes irányított fúróberendezés tolóerővel, visszahúzó erővel akár 1300 kN-ig, kifejezetten föld alatti csővezetékek telepítéséhez tervezve. A berendezés hatékony építkezést biztosít és minimálisra csökkenti a felszíni zavarokat. Széles körben alkalmazható föld alatti csővezetékek fektetéséhez, környezetvédelemhez és különböző infrastrukturális projektekhez.

Vízszintes irányított fúróberendezés áttekintése

Ez a vízszintes irányított fúróberendezés kiváló minőségű hidraulikus rendszerrel és fejlett vezérlő technológiával rendelkezik, amely nagy teljesítményt, hatékony működést és könnyű kezelhetőséget biztosít, miközben jelentősen minimalizálja a felszíni zavarokat.

Főbb jellemzők

Kiváló minőségű hidraulikus rendszer:A berendezés kiváló minőségű hidraulikus alkatrészeket használ. A teljes hidraulikus rendszer zárt áramkört (tolóerő/visszahúzás és forgatás) és nyitott terhelésérzékelő áramkört (kiegészítő funkciók) kombinál, így biztosítva a magas hatékonyságot.
Megbízható vezérlőszelep-szerelvény:A vezérlő szelep szerelvény elektromos és kézi vezérlőket kombinál, a fő vezérlő szelepet a Sauer (USA) gyártja, ami kiváló megbízhatóságot biztosít.
Világos paraméterkijelzés:A berendezés paraméterei intuitív mutatók és elektronikus műszerek segítségével jelennek meg, így a nyomás, a nyomaték, a forgási sebesség és a tolóerő/visszahúzó erő egy pillanat alatt könnyen leolvasható.
Fejlett hajtómű forgás:A hajtómű forgását importált Poclain (Franciaország) kettős alacsony fordulatszámú, nagy nyomatékú motorok hajtják, kétfokozatú fokozatmentes sebességszabályozással. Az orsó lebegő, ami segít megvédeni a fúrórúd meneteit.
Stabil tolóerő/visszahúzó erő meghajtás:A motorfej toló-/visszahúzó erejét négy importált Sauer (USA) motor és Dynamik sebességváltó biztosítja, amelyek fogaskerék- és fogasléc-hajtást használnak a kiváló stabilitás érdekében.
Kényelmes vezérlőfülke:A járműre szerelt vezérlőfülkével és fűtésre és hűtésre alkalmas légkondicionálóval felszerelt fúrótorony kényelmes és kényelmes munkakörnyezetet biztosít.
Pontos rúdkezelés:A rúdkezelő szorítója és csavarkulcsa állítható távolságú. A csavarkulcs automatikusan középre áll, a szorító pedig a teljes lökethosszon mozog, biztosítva a pontos, stabil és megbízható rúdkezelést.
Erőteljes sebességváltó:A berendezés importált Doosan (Korea) sebességváltókat használ, amelyek nagy teljesítményt és kiváló mászóképességet biztosítanak.

vízszintes irányú fúróberendezés tolóerő ≤ 1300 KN
Modell	BL-130
Motor teljesítmény	Weichai dízelmotor 390 kW, 2100 fordulat/perc
Maximális tolóerő/visszahúzó erő	1300 kN
Maximális tolóerő/visszahúzó erő sebessége	8 m/min (I. fokozat), 24 m/min (II. fokozat)
Maximális forgatónyomaték	60000 N·m (I. fokozat), 30000 N·m (II. fokozat)
Orsó sebessége	0-45 fordulat/perc, 0-90 fordulat/perc
Oszlop behatolási szög	8-16 fok
Maximális pótnyomaték	70000 N·m
Maximális kitörési nyomaték	140000 N·m
Fedélzeti daru	3,2 t
Maximális iszapszivattyú áramlás	1000 l/perc (opcionális)
Maximális iszapszivattyú nyomás	8MPa
Fúrórúd specifikáció	5 hüvelyk
Lánctalpas jármű sebessége	2-4 km/h
Maximális emelkedőképesség	25 fok
Méretek (H x Sz x M)	14,5 x 3,1 x 2,85 m
Súly	30 ton
