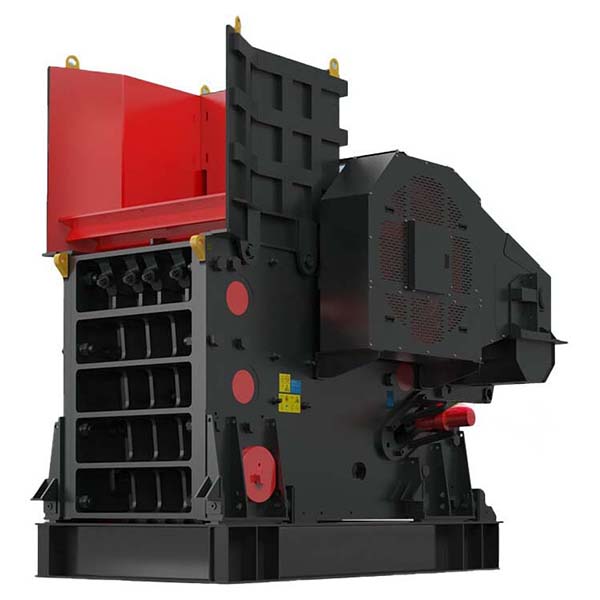

állkapocs törőgép, mély V alakú törőkamrával

Az állkapocs-törő hatékonyan képes nagy anyagok durva zúzására, az érc zúzásában az egyik leggyakrabban használt berendezés, és elengedhetetlen eszközzé válik a rögzített zúzási gyártósorokban és a mobil zúzódarabokban.

Az állkapocs törőgép jellemzői:

1. kis helyigény: a pofás törőgép kompakt kialakítása és egyszerű szerkezete miatt kevesebb helyet foglal, és korlátozott helyű működési környezetben is alkalmas.
2. nagy zúzási arány: az állkapocs törőgép mély V alakú zúzókamrát alkalmaz, amely nagyobb adagolási kapacitást tesz lehetővé, több anyag zúzási igényeit kielégíti és javítja a zúzási hatékonyságot.
3. nagy szilárdságú acéllemez könyöklemez: a könyöklemez nagy szilárdságú acéllemezből készül, amely könnyebb a hagyományos öntöttvas könyöklemeznél, és túlterhelés esetén meghajlik, így elkerülhető a könyöklemez törése és leesése, valamint más alkatrészek (pl. szállítószalag) megrongálódása.
4. Horog és ékcsapos csatlakozás: a lendkerék és a főtengely közötti csatlakozás horog és ékcsapos kialakítást alkalmaz, ami megkönnyíti a lendkerék szétszerelését és összeszerelését, valamint megkönnyíti a berendezés karbantartását és az alkatrészek cseréjét.
5. Lendkerék ellensúlyrendszer: a lendkerék ellensúlyblokk pozícióját gondosan megtervezték, hogy optimalizálják a teljes gép dinamikus kiegyensúlyozási teljesítményét, ezáltal csökkentve a rezgést és javítva a berendezés működésének simaságát és stabilitását.
6. Kis helyigényű szerkezet: a kialakítás könnyű és kicsi, így helyet takarít meg a berendezésben, kényelmesebbé és gyorsabbá teszi a telepítést és a szállítást, és alkalmazkodik a különböző helyszínek igényeihez.

Az állkapocs-törő működési elve:

A hajlítás és préselés módszere alapján, az alábbiak szerint:

1. a motor hajtja az övet és a tárcsát, és az excenteres tengelyen keresztül fel-le mozgatja a mozgatható állkapcsot.
2. Amikor a mozgatható állkapocs felemelkedik, a könyöklemez és a mozgatható állkapocs közötti szög nagyobb lesz, és a mozgatható állkapocslemez közel kerül a rögzített állkapocslemezhez. Ekkor a zúzó kamrában lévő anyag összenyomódik vagy darabokra vágódik, így elérve a zúzás célját.
3. Amikor a mozgatható állkapocs leereszkedik, a könyöklemez és a mozgatható állkapocs közötti szög kisebb lesz, a mozgatható állkapocs lemez eltávolodik a rögzített állkapocs lemezétől, és az anyag a zúzóüreg alsó részén található nyíláson keresztül távozik.
4. A motor folyamatos forgása során a mozgatható állkapocs időszakosan végzi a zúzási és ürítési műveletet, így megvalósítva a folyamatos tömegtermelést.

Ez a munkamódszer nemcsak hatékony, hanem különböző keménységű anyagok kezelésére is alkalmas, széles körben használják ércek, kövek és más anyagok elsődleges zúzásához.

Állkapocs-törőgép alkalmazási területei:

1. Bányászat: Különböző ércek elsődleges zúzására használják, és alkalmas kemény ércek, például gránit, kvarcit, vasérc stb. zúzására.
2. Kohászati ipar: érc zúzására használják az olvasztási folyamatban, támogatva a fémércek bányászatát és feldolgozását.
3. Építőipar: alkalmas kőbányákban történő kőzúzásra, különösen gyakori homok- és kavicsanyagokat előállító vállalkozásokban, és hatékonyan képes nagy köveket finom szemcsékre zúzni.
4. Cementipar: Mészkő, agyag és más cementalapanyagok előzetes zúzására használják, anyagot biztosítva a későbbi őrléshez és feldolgozáshoz.
5. Vegyipar: műtrágyagyártás, salakfeldolgozás stb. területén használják különböző vegyi nyersanyagok vagy ásványok zúzására.
6. Homokipar: A homokgyártó sorozat részeként az állkapocs-törő képes nagy köveket finom szemcsés anyagokká törni, amelyek alkalmasak a későbbi feldolgozásra.

Az állkapocs törő előnyei:

1. nagy hatékonyságú zúzási kapacitás: a mély V alakú zúzókamra növeli a zúzási hatékonyságot, az anyag gyorsabban halad át a zúzókamrán, csökkenti a pangást és javítja a termelési kapacitást.
2. Könnyű kezelhetőség: a könyöklemez nagy szilárdságú acélszerkezete javítja az élettartamot, csökkenti a karbantartás gyakoriságát működés közben, és csökkenti az állásidőt.
3. Stabil szerkezet: lendkerék ellensúlyrendszerrel és optimalizált dinamikus egyensúly kialakítással felszerelve csökkenti a rezgést és stabilabbá teszi a berendezést hosszú távú üzemeltetés során.
4. Hely- és költségmegtakarítás: a kompakt kialakítás és az egyszerűsített szerkezet helyet takarít meg a telepítés és a szállítás során, ugyanakkor csökkenti a berendezés szállítási és telepítési költségeit.
