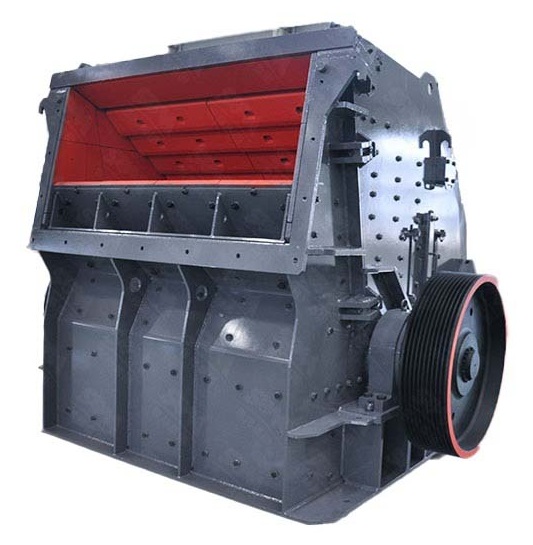

nagy teljesítményű ütőmű

nagy kapacitású ütőcsapó 150-2000 tonna/óra teljesítményű

Ez a nagy teljesítményű ütőcsapó egy újonnan tervezett zúzóberendezés, amelyet kifejezetten az ügyfelek magas hatékonyságra, alacsony költségekre, energiatakarékosságra és fogyasztáscsökkentésre irányuló igényeinek kielégítésére terveztek, és amelyet széles körben használnak a bányászatban, a kohászatban, a cementiparban és más ipari ágazatokban.

Kapcsolat
Leírás
Ez az ütőcsapó nagy teljesítményű zúzóberendezés, amely nagy teljesítményű zúzási gyártósorokhoz alkalmas, nagy kezelési kapacitással rendelkezik.A nagy teljesítményű ütőcsapágyas törőgép jellemzői:

  1. Nagy pontosságú, nagy teherbírású rotor:Nagy forgási tehetetlenséggel rendelkező, nagy pontosságú, nagy teherbírású rotort alkalmaz, amely kiváló minőségű csapágyakkal van felszerelve a rotor pontosságának és nagy teherbírásának biztosítása érdekében, így az anyag a zúzás során teljes mértékben felgyorsulhat, és a zúzási arány növelhető, ami javítja a termelési hatékonyságot.
  2. Teljesen hidraulikus működtető rendszer:Többfunkciós, teljes hidraulikus működtető rendszerrel van felszerelve, amely nagy beállítási pontossággal és gyors reakciósebességgel rendelkezik, kényelmes a lemez kalapács és az ütőblokk cseréjéhez és karbantartásához, és pontosan beállíthatja a kibocsátott anyag szemcsézetét, ami hatékonyan csökkentheti a munkaerő és az idő költségeit.
  3. Involute zúzókamra kialakítás:Az involute üreg kialakításának használata biztosítja, hogy az anyagot a zúzási folyamat során az ütőlemez függőlegesen üsse meg, ami növeli az ütések számát, javítja a zúzási hatékonyságot és javítja az anyag szemcseméretét.
  4. Digitális vezérlőrendszer:Fejlett digitális vezérlő technológia alkalmazása, hogy a feldolgozás pontossága megfeleljen a szabványnak, így a központi alkatrészek pontossága még magasabb követelményeknek felel meg, javítva a berendezés stabilitását és megbízhatóságát.
  5. Nagy szilárdságú szerkezet kialakítás:A burkolat nagy szilárdságú acélból készül, a lemez kalapács kopásálló anyagokat használ, a rotor alacsony hőmérsékletnek ellenálló, nagy szilárdságú acélból készül, a csapágyak pedig nemzetközi márkákból, ami biztosítja a berendezés tartósságát és élettartamát. Megvastagított bélés kialakítás és a csavarok kívülről befelé történő forgása, amely hatékonyan elkerüli az oldalsó védőlemez meglazulása által okozott csavar kopását, és javítja az oldalsó védőlemez élettartamát.

A nagy kapacitású ütőmű működési elve:Az ütőmű az anyagokat ütési energiával zúzza össze. Amikor az anyag belép a lemez kalapács területére, a lemez kalapács nagy sebességű ütése által összetörik, és a rotor felett elhelyezett visszavágó eszközhöz kerül, ahol az ütés hatására ismét összetörik. Ezután a zúzott anyagok visszapattannak az ütközőbéléstől, és visszakerülnek a lemez kalapács területére további zúzás céljából. Ez a folyamat addig folytatódik, amíg az anyag el nem éri a kívánt szemcseméretet, és ki nem ürül a berendezés alsó részén keresztül. Az ütközőkeret és a rotorkeret közötti rés beállításával az anyag szemcsemérete és alakja állítható.

Ezenkívül a berendezés rugós biztonsági berendezéssel van felszerelve, hogy elkerülje a sérüléseket, amikor nem zúzott anyag kerül a zúzókamrába. Ha nem zúzott anyag kerül be, az ütőkeret visszahúzódik, és a nem zúzott anyag kiengedésre kerül, így a berendezés normál működése folytatódik, és megakadályozza a berendezés elakadását.A nagy kapacitású ütőcsapos törőgép alkalmazható anyagai:Az ütőcsapásos törőgép számosféle érc és nem ásványi anyag zúzására alkalmas, például: mészkő, kalcit, földpát, talkum, barit, dolomit, kaolin, gipsz, grafit stb.A nagy kapacitású ütőcsapda kapacitása:150 tonna/óra és 2000 tonna/óra között, az anyag keménységétől és a berendezés típusától függően a fajlagos kapacitás változó.A nagy teljesítményű ütőcsapágy alkalmazási területei:

  1. Bányászat és kohászat: mindenféle érc, beleértve a mészkövet, kalcitot, földpátot stb. zúzására használják. Ez egy általános zúzóberendezés az ércbányászat és az érc olvasztás folyamatában.
  2. Cement- és építőipar: széles körben használják cementgyártó sorokban, építőkövek zúzásában, mechanikus homokgyártásban és más területeken, különösen alkalmas nagy keménységű kövek feldolgozására.
  3. Vegyi és tűzálló anyagok: tűzálló anyagok, műtrágyák és egyéb termékek gyártásában az ütőcsapágy hatékonyan képes feldolgozni különböző típusú nyersanyagokat.
  4. Egyéb ipari alkalmazások: beleértve az energiaipart, az olvasztást és más nehézipari ágazatokat, infrastrukturális projektekben, például autópálya- és hídépítésben is felhasználható anyagok feldolgozására.
Műszaki paraméterek
nagy kapacitású ütőcsapó 150-2000 tonna/óra teljesítményű
Modell Rotor specifikáció Betáplálási nyílás Maximális adagolási méret Teljesítmény (tonna/óra) Motor teljesítmény Méretek (szélesség x mélység x magasság)
CI1110 1100x1000 mm 1020x820 mm 500 110–260 160–200 kW 2626 x 2106 x 1945 mm
CI1213 1200x1300 mm 1320x880 mm 550 145–350 200–250 kW 2809 x 2529 x 2091 mm
CI1315 1300 x 1500 mm 1540x930 mm 600 200–450 250–315 kW 2819 x 2535 x 2412 mm
CI1520 1500 x 2000 mm 2040x995 mm 400 335–760 400–500 kW 3390 x 3520 x 2790 mm
CI1524 1500x2400 mm 2516x767 mm 400 mm 410–960 560–630 kW 3434 x 3955 x 2821 mm
CI1630 1600 x 2700 mm 2740 x 787 mm 400 mm 540–1250 710–800 kW 3693 x 4520 x 3173 mm
CI1313 1300x1300 mm 1320x1225 mm 800 mm 280–520 200–250 kW 2963 x 2560 x 2611 mm
CI1415 1400x1500 mm 1540x1320 mm 900 mm 340–650 250–315 kW 3325 x 2804 x 3068 mm
CI1620 1600 x 2000 mm 2040 x 1630 mm 1100 mm 500–1050 400–500 kW 3899 x 3692 x 3598 mm
CI2023 2000 x 2300 mm 2310 x 1990 mm 1300 mm 1000–2100 1000–1260 kW 4890 x 4330 x 4765 mm
