Kerek huzal hullámrugós alátétek kw sorozat ipari felhasználásra

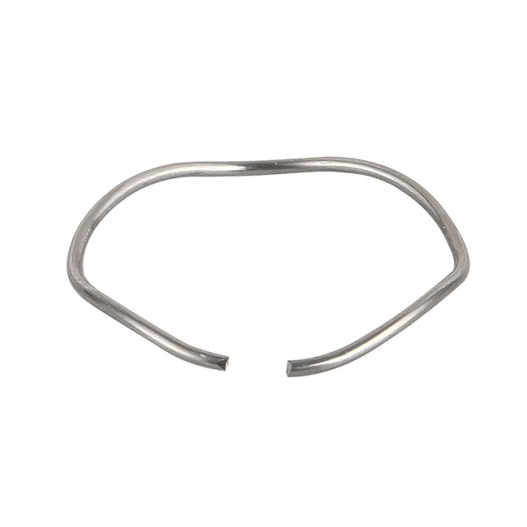

A kerek huzal hullámrugós alátétek egyfajta hullámrugós alátétek, amelyek keresztmetszete kerek huzalból készülnek.

Kapcsolat
Leírás

Kerek huzal hullámrugós alátétekprecíziósan gyártott alátétek, amelyek kör keresztmetszetű acélhuzalból készülnek, és nagy terhelésnek képesek ellenállni, pontos, előre jelezhető rugóállandósággal. Egyedülálló hullámformájú kialakításuk megbízható rugalmasságot és előterhelést biztosít számos mechanikus csatlakozásnál, így ideálisak igényes műszaki alkalmazásokhoz.

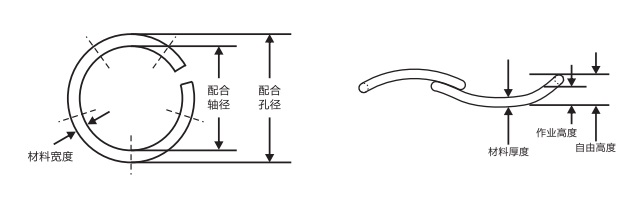

round wire wave spring washers

Kerek huzal hullámrugós alátétek

Főbb jellemzők és előnyök

  • Kiváló rugalmasság:A speciális hullámforma szerkezet hosszú távú rugalmas deformációt tesz lehetővé, biztosítva az állandó előterhelést és a megbízható teljesítményt terhelés alatt.
  • Rezgéscsillapítás:Hatékonyan elnyeli a rezgéseket és az ütéseket, segítve a zajcsökkentést és a berendezések élettartamának meghosszabbítását.
  • Egyenletes nyomáseloszlás:A hullámforma kialakítás egyenletes nyomást biztosít az érintkezési felületen, minimalizálva a helyi terhelést és növelve a megbízhatóságot.
  • Tartósság:Ezek az alátétek nagy szilárdságú anyagokból, például rozsdamentes acélból vagy ötvözött acélból készülnek, és kiváló korrózió- és kopásállóságot biztosítanak a hosszú távú használat során.
  • Alkalmazkodóképesség:Alkalmasak magas hőmérsékletű, magas páratartalmú és korrozív környezetben való működésre, így ideálisak különböző ipari alkalmazásokhoz.
  • Előre jelezhető rugóállóság:A tárcsaszerű rugókhoz hasonló terhelést biztosít, de nagyobb pontossággal és rugalmassággal.

Alkalmazások

  • Elasztikus előterhelést és rezgéscsillapítást igénylő mechanikus csatlakozások
  • Autóipar, repülőgépipar és ipari berendezések
  • Összeszerelési megoldások magas hőmérsékletű vagy korrozív környezetben

Válassza a kerek huzalból készült hullámrugós alátéteket olyan alkalmazásokhoz, amelyek precíz terhelésszabályozást, kiváló rezgéselnyelő képességet és kiemelkedő tartósságot igényelnek. Fejlett kialakításuk optimális teljesítményt és megbízhatóságot biztosít a legnehezebb körülmények között is.

Műszaki paraméterek
Cikkszám Működési tartomány
Furat átmérő (mm)		 Tengelyátmérő
(mm)		 Terhelés (N) Munkamagasság (mm) Szabad magasság (mm) Rugóállandóság (N/mm)
KW-0050 12,7 10,36 155,6 1,32 1,57 612,5
KW-0062 15,88 13,13 222,3 1,63 1,96 673,1
KW-0075 19,05 15,95 311,2 1,93 2,34 765,6
KW-0087 22,23 18,8 355,6 2,18 2,64 777,7
KW-0100 25,4 21,72 400,1 2,41 2,95 750,1
KW-0112 28,58 24,56 444,5 2,59 3,23 700
KW-0125 31,75 27,46 489 2,79 3,51 687,6
KW-0137 34,93 31,06 533,4 2,41 3,07 807,6
KW-0150 38,1 34,01 577,9 2,59 3,25 875
KW-0162 41,28 36,68 622,3 2,79 3,48 907,4
KW-0175 44,45 39,73 666,8 2,87 3,66 846,8
KW-0187 47,63 42,72 711,2 3,02 3,94 777,7
KW-0200 50,8 45,8 755,7 3,15 4,19 725,6
KW-0212 53,98 48,41 800,1 3,28 4,11 954,6
KW-0225 57,15 51,38 844,6 3,45 4,27 1039,2
KW-0237 60,33 54,38 889 3,58 4,52 945,9
KW-0250 63,5 57,43 933,5 3,66 4,7 896,4
KW-0262 66,68 60,3 977,9 3,89 5,16 770
KW-0275 69,85 63,42 1022,4 3,91 5,38 694,1
KW-0287 73,03 66,5 1066,8 4,01 5,33 807,6
KW-0300 76,2 70,28 1111,3 3,58 4,55 1151,3
KW-0312 79,38 73,1 1155,7 3,66 4,67 1137,5
KW-0325 82,55 76 1200,2 3,89 4,83 1277
KW-0337 85,73 79,12 1244,6 3,91 4,95 1195,1
KW-0350 88,9 82,19 1289,1 4,01 5,11 1180,2
KW-0362 92,08 85,24 1333,5 4,09 5,23 1166,7
KW-0375 95,25 88,27 1378 4,22 5,38 1179,3
KW-0387 98,43 91,31 1422,4 4,32 5,28 1473,7
KW-0400 101,6 94,44 1466,9 4,32 5,72 1050
KW-0412 104,78 97,21 1489,1 4,45 5,61 1274,5
KW-0425 107,95 100,28 1533,5 4,52 5,72 1284,5
KW-0437 111,13 103,2 1555,8 4,75 6,1 1155,7
KW-0450 114,3 106,3 1600,2 4,75 6,27 1050
KW-0462 117,48 109,47 1622,4 4,75 6,43 967,8
KW-0475 120,65 112,55 1666,9 4,83 6,53 979,5
KW-0487 123,83 115,7 1689,1 4,83 6,71 898,6
KW-0500 127 118,67 1733,6 4,95 6,73 974,9
KW-0512 130,18 121,21 1778 5,08 6,96 945,9
KW-0525 133,35 124,28 1822,5 5,18 7,09 956,7
KW-0537 136,53 127,94 1866,9 4,75 6,22 1267,2
KW-0550 139,7 131,11 1911,4 4,75 6,38 1175,8
KW-0562 142,88 134,19 1955,8 4,83 6,22 1400
KW-0575 146,05 137,31 2000,3 4,83 6,38 1291
KW-0587 149,23 140,31 2044,7 5 6,65 1238,5
KW-0600 152,4 143,36 2089,2 5,08 6,81 1209,6
