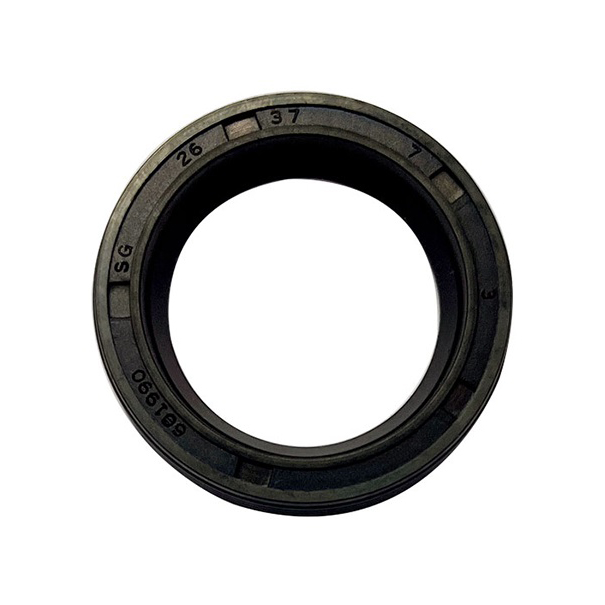

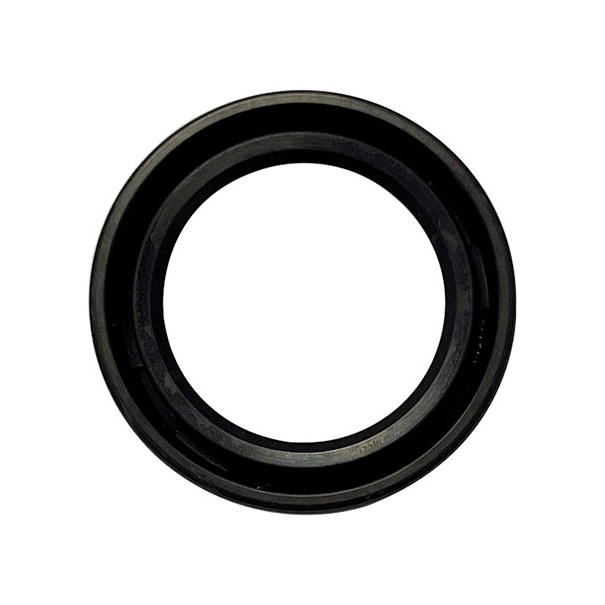

SG típusú vázszerkezetű, hornyos olajszivárgásgátló

SG típusú egy ajkú olajszivárgásgátló, perifériás olajhorony kialakítás, belső teljes csomagolás, egy ajkú olajszivárgásgátló rugóval belül. A forgó olajszivárgásgátlók közé tartozik, amelyet olajos, pormentes környezetben használnak tömítésre, 0,03 MPa nyomásnak ellenáll, 0,3 kgf/m-en belül.². A különböző közegek, nyomás és hőmérséklet használatának megfelelően válasszon különböző anyagokat. A gyakori anyagok közé tartoznak: butilgumi SG típusú vázas olajtömítés, fluorgumi SG típusú vázas olajtömítés, szilikongumi SG típusú vázas olajtömítés és így tovább. Főként különböző ipari tömítésekben használják őket, mint például motorolaj-tömítések, reduktorolaj-tömítések, sebességváltó-olaj-tömítések, motorolaj-tömítések, mechanikus kar-olaj-tömítések, szélenergia-termelés és így tovább.

1. Fő alkatrészek
   • Váz:fém anyagból (pl. acél vagy vas) készül, hogy szerkezeti támaszt nyújtson és fenntartsa az olajtömítés stabilitását és tartósságát.
   • Tömítőperem:általában rugalmas anyagból (pl. gumi, Viton stb.) készül, a tömítőperem a berendezés működése során érintkezik a tengellyel, hogy tömítő hatást képezzen.
   • Hornyok:A tömítőperem egy vagy több horonnyal van ellátva, amelyek a kenőolaj vagy folyadék visszatartására szolgálnak, hogy a tömítés hatékonyabb legyen.
   • Rugó:A beépített rugó (általában rozsdamentes acélból készül) bizonyos nyomást gyakorol a tömítőperemre, hogy az a tengelyhez szorosan illeszkedjen, ezáltal javítva a tömítő hatást.
2. Jellemzők
   • Egyperemes kialakítás:Az SG típusú olajszivárgásgátló egyszerű szerkezetű, egy ajkú kialakítású, amely alkalmas különböző, alapvető tömítést igénylő helyzetekre.
   • Hornyos kialakítás:A tömítőperem hornyokkal van ellátva, amelyek hatékonyan fogják meg és tartják a kenőanyagot, és javítják a tömítési teljesítményt, különösen magas hőmérsékletű vagy nagy sebességű működés esetén.
   • Vázszerkezetes megerősítés:A fém váz további szilárdságot és stabilitást biztosít, lehetővé téve az olajtömítés számára, hogy nagyobb üzemi nyomásoknak és hőmérsékleteknek is ellenálljon.
3. Alkalmazási helyzetek
   • Autóipar:motorokban, sebességváltókban, kormányrendszerekben és más alkatrészekben használják a kenőanyag szivárgásának és a külső szennyeződések bejutásának megakadályozására.
   • Ipari berendezések:például szivattyúk, kompresszorok, reduktorok stb., különösen olyan alkalmazási esetekben, amelyek magas tömítési teljesítményt igényelnek.
   • Mechanikus berendezések:széles körben használják különféle mechanikus berendezésekben, különösen ott, ahol javítani kell a tömítés megbízhatóságát.

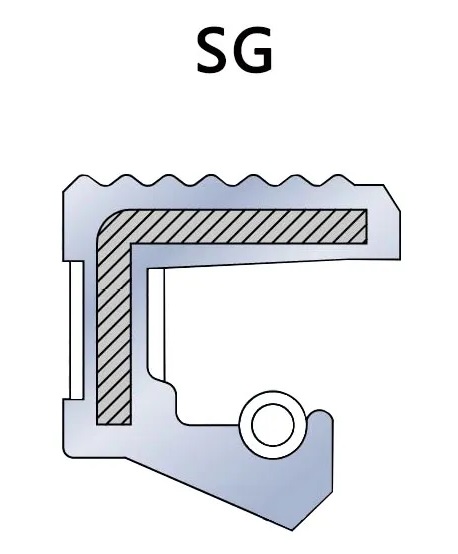

SG típusú vázas, hornyos, egy ajkú olajszivárgásgátló tömítés
