Name: R32-es gombos keresztfúró és csatlakozóhüvely alagútfúráshoz
Brand: beentools

R32-es gombos keresztfúró és csatlakozóhüvely alagútfúráshoz

Az R32 gombos keresztfúrók és csatlakozó hüvelyek sorozatát főként felsőkalapácsos fúrási műveletekhez használják, általában hidraulikus kőzetfúrókkal kombinálva. A felsőkalapácsos fúrófejeket menetekkel csatlakoztatják a fúrórúdhoz a fúrási munkák elvégzéséhez.

Leírás

Termékáttekintés

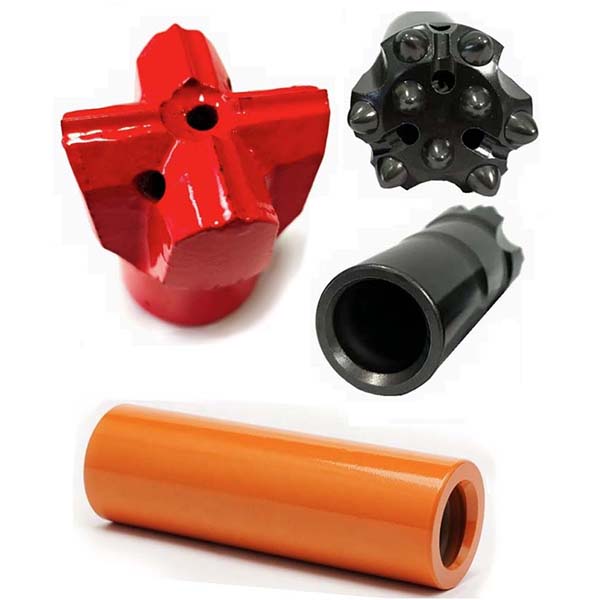

Ez az oldal elsősorban az R32 menetes gombfejet, az R32 menetes keresztfejet és a csatlakozó hüvelyt mutatja be, amelyeket széles körben használnak az alagútfúró jumbo szerszámokban.

Az R32 menetes gombfúró műszaki adatai

Csatlakozó menet:R32
Fej anyaga:Volfrámkarbid
Fúrótest anyaga:Nagy szilárdságú ötvözött acél
Öblítőhornyok:A fúrófej mentén elosztva a fúróhulladék eltávolításához és a hűtéshez
Fej kialakítása:Gömb alakú gombok
Átmérő:43 mm, 45 mm, 51 mm stb.
Gomb szög:30 fok és 35 fok
Mérőgombok:5 x 10 mm, 6 x 10 mm stb.
Középső gombok:2 x 9 mm, 2 x 10 mm stb.
Súly:0,6 kg – 1,0 kg
Fej gyártási folyamata:Melegszerelési technika
Egyéb gyártási folyamatok:Teljes karbonizáló hőkezelés, nagyfrekvenciás kezelés és foszfátozás

Az R32 menetes keresztfúró technikai adatai

Csatlakozó menet:R32
Fej anyaga:Beágyazott volfrámkarbid gombok
Fúrótest anyaga:Nagy szilárdságú ötvözött acél
Öblítőhornyok:A fúrófej mentén elosztva a maradék forgácsok és folyadékok, valamint a hűtőfolyadék eltávolítására
Fej kialakítása:Kereszt alakú
HxT:12 x 8 mm, 16 x 10 mm
Átmérő:43 mm, 51 mm stb.
Súly:0,8 kg – 1,1 kg

A csatlakozóhüvely műszaki adatai

Típus:Középső ütköző
Menetes csatlakozás:T38 és R38
Hossz:170 mm és 190 mm
Átmérő:55 mm
Anyag:Kovácsolt, nagy szilárdságú ötvözött acél
Gyártási eljárás:Teljes karbonizáló hőkezelés
Súly:1,8 kg és 2,0 kg

Gombfej

R32 menetes gombfej
Menetes bit, gomb	D (mm)	D (hüvelyk)	Gombok mérete	Gombok középpontja	Gombok szöge	Menet	Rendelési szám	Súly (kg)
Gomb	43	1 11/16	5 x 10 mm	2 x 9 mm	30 fok	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 fok	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 fok	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 fok	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 fok	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 fok	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 fok	R32	B173-5107-5465	1,2
Gomb	45	1 3/4	6 x 10 mm	2 x 9 mm	35 fok	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 fok	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 fok	R32	B173-5108-5404	1,2
Gomb	43	1 11/16	6 x 10 mm	3 x 8 mm	30 fok	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 fok	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 fok	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 fok	R32	B173-5109-5405	1,0
Gomb	48	1 7/8	6 x 10 mm	3 x 9 mm	30 fok	R32	B173-4809-5463	0,8
Gomb	51	2	6 x 10 mm	3 x 9 mm	35 fok	R32	B173-5109-5465	1,0

Keresztfejű bit

R32 menetes keresztfúró
Menetes fúró, betét	D (mm)	D (hüvelyk)	Betét H x T	Menet	Rendelési szám	Súly (kg)
Kereszt	43	1 11/16	12 x 8 mm	R32	B158-4312-5410	0,8
	45	1 3/4	12 x 8 mm	R32	B158-4512-5410	0,9
	48	1 7/8	12 x 8 mm	R32	B158-4812-5410	0,9
	51	2	16 x 10 mm	R32	B158-5116-5410	1,1

Összekötő hüvely

Menetes csatlakozóhüvely
Csatlakozó hüvely	L (mm)	L (hüvelyk)	D (mm)	D (hüvelyk)	Menet	Rendelési szám	Súly (kg)
Középső ütköző	170	6 11/16	55	2 5/32	R38	B302-5517-5656	1,8
Középső ütköző	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
