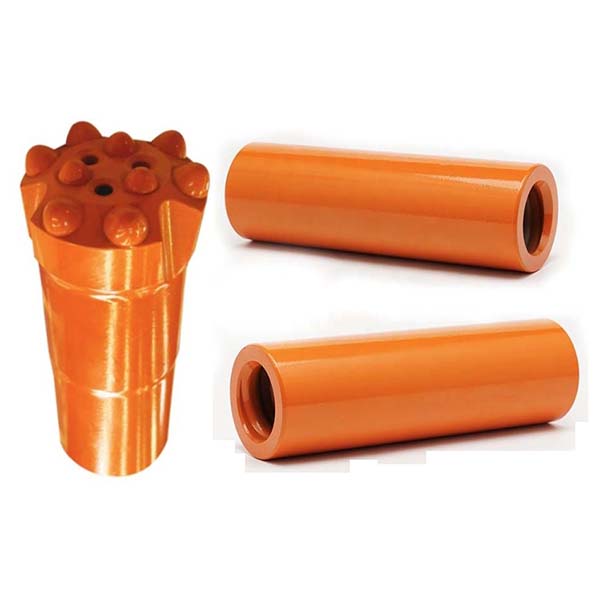

Name: T51 középső süllyesztésű, visszahúzható gombos fúrófej asztali fúróberendezésekhez
Brand: beentools

Leírás

A T51 menetes fúrófej áttekintése

A T51 menetes fúrófej nagy fúrási sebességgel rendelkezik, ami felgyorsítja a projekt befejezését, és megfizethető áron kínál kiváló gazdasági értéket.
Ez a weboldal főként a T51 menetes gombos fúrófejet, a T51 visszahúzható gombos fúrófejet, a T51 középső visszahúzható gombos fúrófejet és a csatlakozó hüvelyt mutatja be.

Műszaki információk

A T51 menetes gombos fúrószár műszaki adatai

Csatlakozó menet:T51
Fej anyaga:Tungsten-karbid
Fúrótest anyaga:Nagy szilárdságú ötvözött acél
Öblítőhornyok:A fúrófej mentén elosztva a forgácseltávolítás és a hűtés érdekében
Fej kialakítása:Gomb alakú
Átmérő:89 mm, 102 mm, 115 mm és 127 mm
Gomb szög:35 fok és 40 fok
Mérőgombok:9×12 mm, 9×12 mm stb.
Középső gombok:6×10 mm, 6×12 mm, 7×13 mm stb.
Súly:4,0 kg és 9,5 kg
Fejgyártási folyamat:Melegpréseléses betéttechnológia
Egyéb gyártási folyamatok:Teljes karbonizáló hőkezelés, nagyfrekvenciás kezelés és foszfátozás

A csatlakozóhüvely műszaki paraméterei

Típusok:Középső ütköző és redukció
Menetes csatlakozási típusok:T51 és T45
Hossz:235 mm
Átmérő:72 mm és 77 mm
Anyag:Kovácsolt, nagy szilárdságú ötvözött acél
Gyártási folyamat:Teljes karbonizáló hőkezelés
Súly:4,0 kg, 4,2 kg és 4,3 kg

Gombfej

T51 süllyesztett középpontú behúzó gombos fúrófej asztali fúrógépekhez
Menetes fúrófej, gombos	D (mm)	D (hüvelyk)	Gombok mérete	Gombok középpontja	Gombok szöge	Menet	Rendelési szám	Súly (kg)
Gomb	89	3 1/2	9 x 11 mm	6 x 10 mm	35 fok	T51	B173-8915-7805	4,0
	102	4	9 x 12 mm	6 x 12 mm	35 fok	T51	B173-0215-7805	4,8
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 fok	T51	B173-1515-7805	7,0
	127	5	9 x 14 mm	6 x 13 mm	35 fok	T51	B173-2715-7805	8,0
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 fok	T51	B173-8915-7864	4,8
Gomb	89	3 1/2	8 x 12 mm	6 x 11 mm	35 fok	T51	B173-8914-7805	4,0
	102	4	8 x 13 mm	7 x 12 mm	35 fok	T51	B173-0215-7805	6,6
	115	4 1/2	8 x 14 mm	7 x 13 mm	35 fok	T51	B173-1515-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 fok	T51	B173-2715-7805	9,4
	89	3 1/2	8 x 11 mm	7 x 11 mm	40 fok	T51	B173-8915-7864	4,0
	102	4	8 x 13 mm	7 x 12 mm	40 fok	T51	B173-0215-7864	6,6
Gomb, lapos, visszahúzható	89	3 1/2	9 x 11 mm	6 x 10 mm	35 fok	T51	B174-8915-7805	4,9
	102	4	9 x 12 mm	6 x 12 mm	35 fok	T51	B174-0215-7805	7,1
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 fok	T51	B174-1515-7805	9,5
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 fok	T51	B174-8915-7864	4,9
Gomb, süllyesztett közepű, visszahúzható	89	3 1/2	8 x 12 mm	6 x 11 mm	35 fok	T51	B176-8914-7805	4,7
	102	4	8 x 13 mm	6 x 12 mm	35 fok	T51	B176-0214-7805	5,3
	115	4 1/2	8 x 14 mm	6 x 13 mm	35 fok	T51	B176-1514-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 fok	T51	B176-2715-7805	8,0
	89	3 1/2	8 x 12 mm	5 x 11 mm	40 fok	T51	B176-8913-7864	4,7
	102	4	8 x 13 mm	6 x 12 mm	40 fok	T51	B176-0214-7864	5,3
	115	4 1/2	8 x 14 mm	7 x 13 mm	40 fok	T51	B176-1515-7864	7,0

Összekötő hüvely

Menetes csatlakozóhüvely
Csatlakozó hüvely	L (mm)	L (hüvelyk)	D (mm)	D (hüvelyk)	Menet	Rendelési szám	Súly (kg)
Középső ütköző	235	9 1/4	72	2 27/32	T51	320-7223-7878	4,0
Középső ütköző	235	9 1/4	77	3 1/32	T51	320-7723-7878	4,3
Csökkentés	235	9 1/4	72	2 27/32	T51, T45	330-7223-7877	4,2
