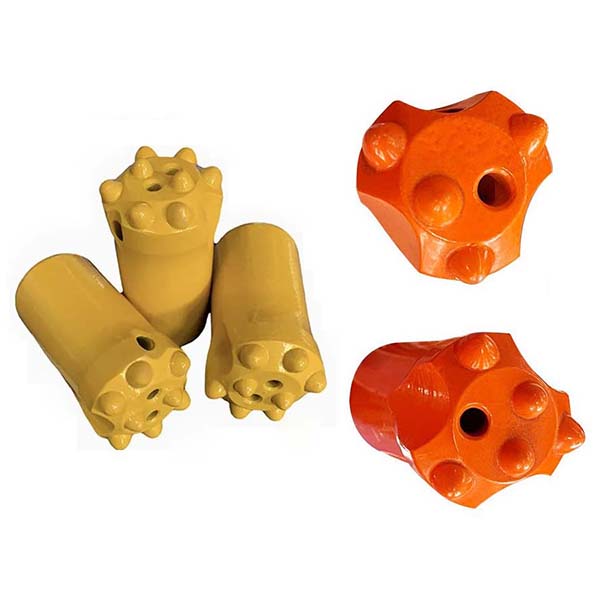

kúpos gombfejű fúrófej felsőkalapácsos kőzetfúró szerszámokhoz

A kúpos gombos fúrófej egy sokoldalú fúrószerszám, amelyet széles körben használnak különböző iparágakban, számos alkalmazási területen. Kifejezetten kemény és erősen koptató kőzetformációk hatékony fúrására tervezték.

Leírás
Műszaki adatok

Leírás

A kúpos gombfejű fúrószár áttekintése

Ezt a kúpos gombfejű fúrófejet általában sínes pneumatikus fúrókkal használják, és könnyűsúlyú alkalmazásokhoz tervezték.

A kúpos gombos fúrófej műszaki adatai

Fej anyaga:beágyazott volfrámkarbid gombok
A fúrótest anyaga:nagy szilárdságú ötvözött acél
Fúróátmérő:32 mm, 35 mm, 38 mm, 40 mm, 41 mm és 42 mm méretekben kapható
Mérőgombok:3×9 mm, 5×9 mm, 6×7 mm stb.
Középső gombok:1×8 mm, 1×9 mm, 2×7 mm stb.
Kúpos furat:7 fok, 11 fok és 12 fok
Mérőgomb szöge:40 fok
Súly:0,3 kg és 0,5 kg között

Műszaki adatok

kúpos gombfejű fúrófej felsőkalapácsos kőzetfúró szerszámokhoz
Kúpos fúrófej、Gomb	D		Gombok (Szám x Méret, mm)		Gomb szög	Kúpos	Rendelési szám	Súly kg
Kúpos fúrófej、Gomb	mm	hüvelyk	Mérő	Középpont	Gomb szög	Kúpos	Rendelési szám	Súly kg
Gomb	38	1 1/2	3 x 9	1 x 8	40 fok	7 fok	B142-3804-2764	0,3
	40	1 9/16	3 x 9	1 x 8			B142-4004-2764	0,4
	42	1 5/8	3 x 9	1 x 9			B142-4204-2764	0,4
Gomb	38	1 1/2	3 x 9	2 x 8	40 fok	12 fok	B142-3805-2264	0,3
	40	1 9/16	3 x 9	2 x 8		7 fok	B142-4005-2764	0,4
	42	1 5/8	3 x 9	2 x 9		7 fok	B142-4205-2764	0,5
Gomb	38	1 1/2	5 x 9	2 x 7	40 fok	12 fok	B141-3807-2204	0,4
	41	1 9/16	5 x 9	2 x 8		11 fok	B141-4107-2104	0,4
	42	1 5/8	5 x 9	2 x 8		12 fok	B141-4207-2204	0,4
Gomb	32	1 1/4	6 x 7	2 x 7	40 fok	12 fok	B141-3208-2264	0,3
	35	1 3/8	6 x 8	2 x 7		12 fok	B141-3508-2264	0,3
	38	1 1/2	6 x 9	2 x 7		7 fok	B141-3808-2764	0,4
	40	1 9/16	6 x 9	2 x 8		7 fok	B141-4008-2764	0,4
	41	1 5/8	6 x 9	2 x 8		7 fok	B141-4108-2764	0,4
	42	1 21/32	6 x 9	2 x 8		7 fok	B141-4208-2764	0,5
